IBM X3650 M4更换服务器硬盘操作步骤

 行业百科     |      2020-04-13 11:58

 硬盘型号:IBM 4Gb  FC  600GB  15K   FRU  59Y5336

IBM X3650 M4更换服务器硬盘操作步骤

IBM X3650 M4更换硬盘

为什么更换,亮橙色的灯了,做的RAID5 最多允许一个硬盘故障,如果两个硬盘同时故障那就需要重新安装操作系统,里面的数据也不好找了。

绿色表示正常,其他色都是不正常!

更换新的硬盘后,灯狂闪需要同步数据,可能用很久的时间。

重建的时候是绿灯闪烁,黄灯也闪烁

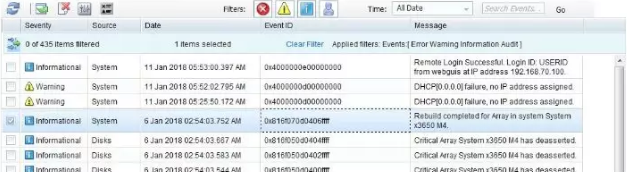

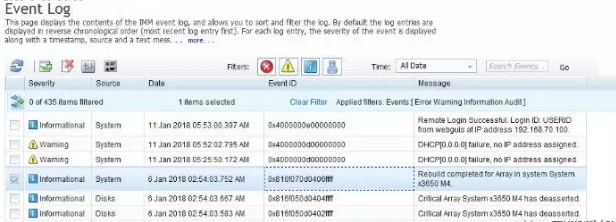

IBM X3650 M4更换服务器硬盘操作步骤

IBM X3650 M4更换服务器硬盘操作步骤

IBM X3650 M4 RAID配置

https://wenku.baidu.com/view/114f32df5a8102d277a22f10.html

第一步:从开机自检中发现关键字LSI MegaRAID ServerRAID等RAID字样,同时底部带有<CTRL><H>字样

这个时候,我们要根据提示,在键盘上按下CRTL+H的组合键来进入RAID配置界面

开机自检

第二步:进入RAID配置界面,点击Start

Start

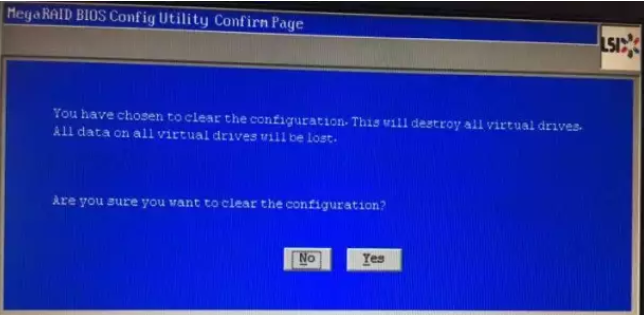

第三步:此步骤如果您需要保留之前的RAID配置,直接选择Cancel即可,如果需要全部重新配置,可以点Clear

是否配置当前RAID

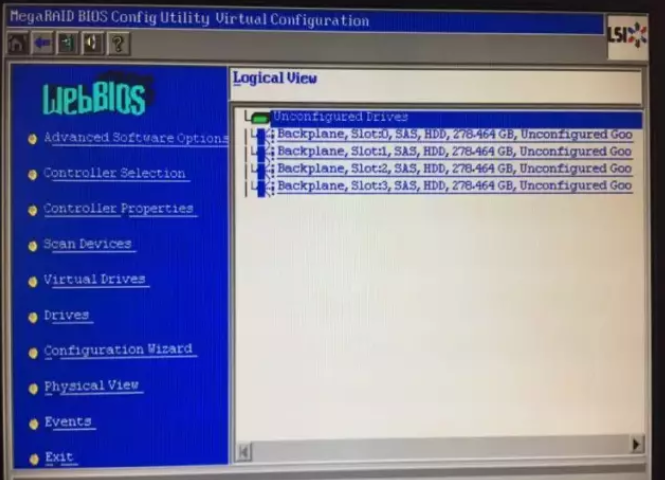

第四步:正式进入RAID界面。如果您之前配置过RAID,在图片的右侧会显示之前的RAID配置。如果没有,则显示当前硬盘信息。(蓝色)

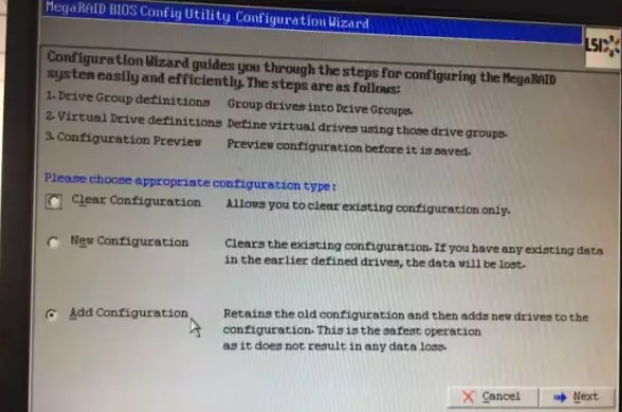

直接选择Configuration Wizard配置向导

IBM X3650 M4更换服务器硬盘操作步骤

选择配置向导

第五步:选择新建配置 New Configuration并Next

IBM X3650 M4更换服务器硬盘操作步骤

New Configuration

弹出确认窗口,点击YES确认

IBM X3650 M4更换服务器硬盘操作步骤

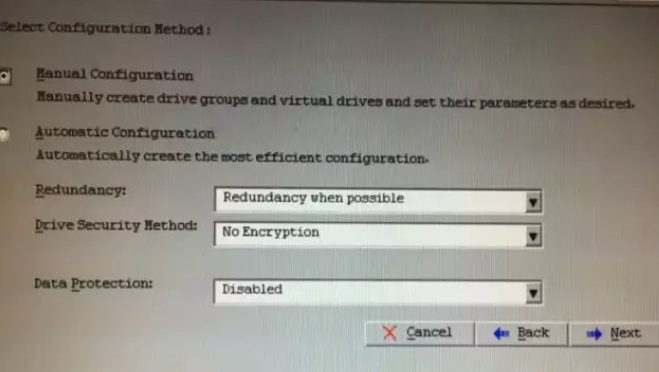

第六步:默认选择,不要进行更改,直接Next

IBM X3650 M4更换服务器硬盘操作步骤

Next

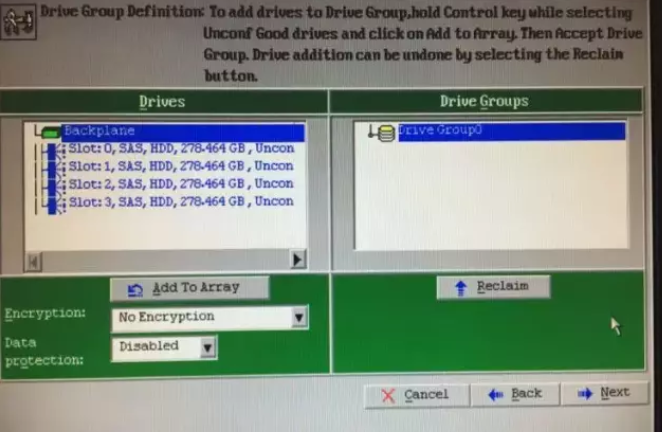

第七步:开始配置阵列,点选左侧需要做RAID的硬盘。选中后点击Add To Array 选中后的硬盘会出现在右侧

IBM X3650 M4更换服务器硬盘操作步骤

选中硬盘

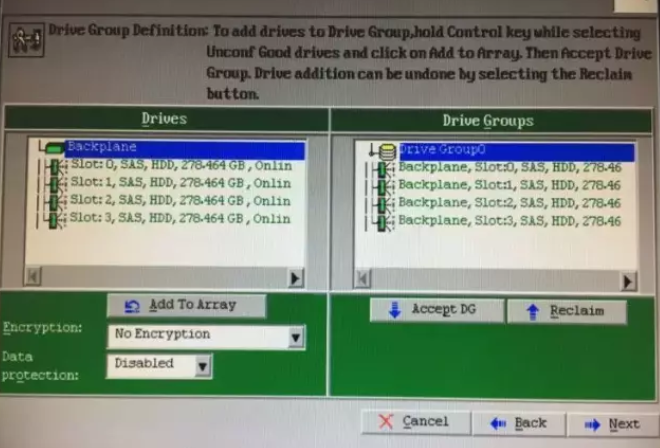

右侧添加好您需要组RAID的硬盘后,点击Accept DG来确认选择 然后Next

IBM X3650 M4更换服务器硬盘操作步骤

确认硬盘组

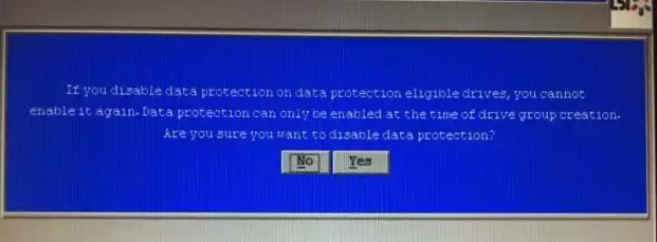

选择YES确认配置

IBM X3650 M4更换服务器硬盘操作步骤

确认配置

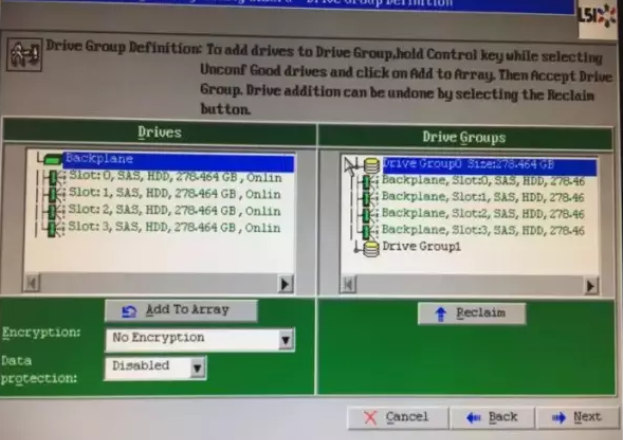

第八步:如果做多个硬盘组,用来配置阵列,可多配置一组Drive Group。 如果不需要则直接Next进行下一步,此步骤与第七步相同

IBM X3650 M4更换服务器硬盘操作步骤

第二组阵列

第九步:定义磁盘组,有一组的话添加一组,有多个硬盘组需要做raid的话,就确定多个硬盘组

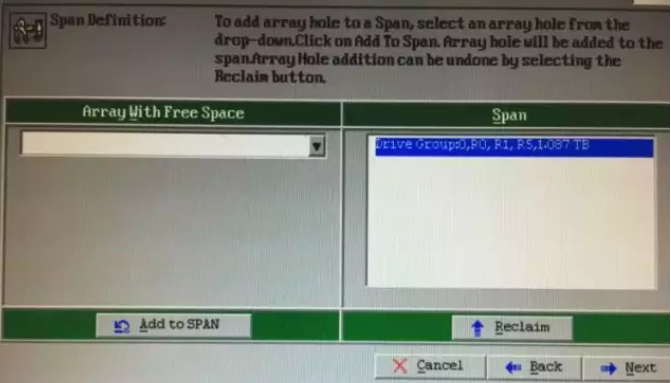

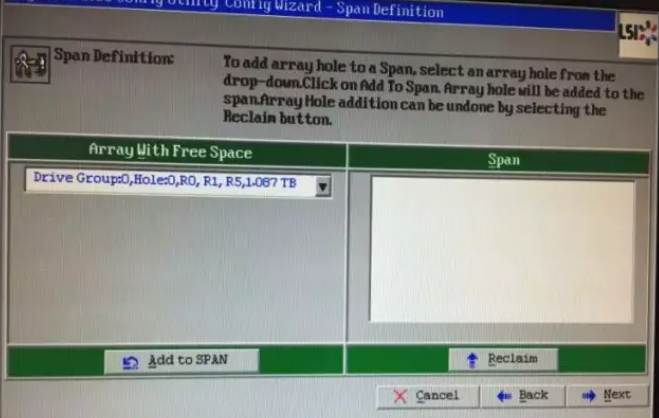

教程演示只有一组,直接点击Add to SPAN 将硬盘组添加到span中

IBM X3650 M4更换服务器硬盘操作步骤

定义硬盘组

添加好之后,直接Next

IBM X3650 M4更换服务器硬盘操作步骤

next

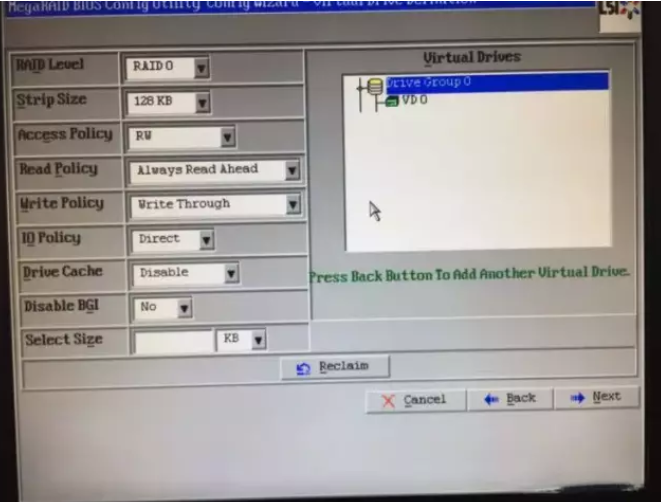

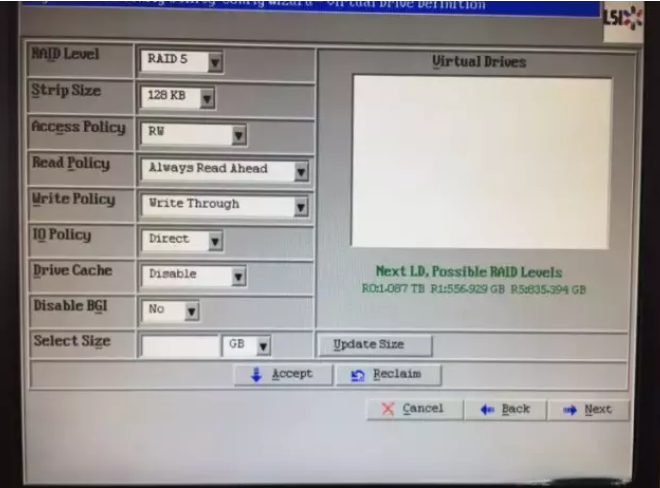

第十步:选配RAID组 先选择需要做的RAID格式,然后根据右侧图片中绿色文字给出硬盘的建议大小,填写Select Size

如图,RAID0就填写1.087GB、RDIA1就填写556.929GB、RAID5就填写835.394GB

填写完成后,点击Accept确认,确认完成后,点击Next

IBM X3650 M4更换服务器硬盘操作步骤

选择raid配置

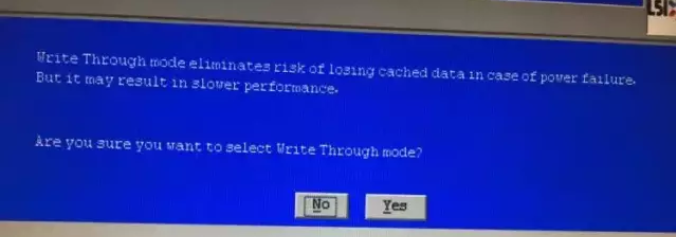

再次确认RAID配置

IBM X3650 M4更换服务器硬盘操作步骤

确认

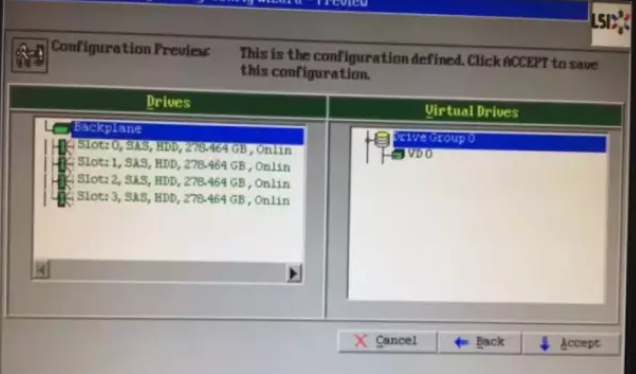

确认后,生成VD 0,产生RAID组配置。直接点击Next即可

IBM X3650 M4更换服务器硬盘操作步骤

Next

点击Accept确认完成配置

IBM X3650 M4更换服务器硬盘操作步骤

Accept

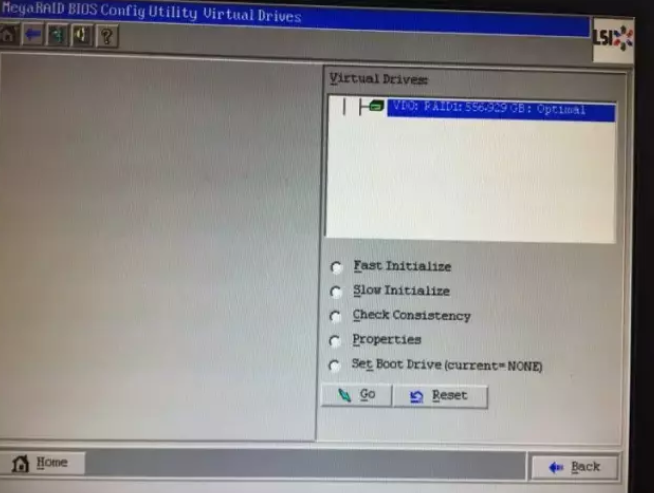

第十一步:选择Fast Initialize进行快速格式化,或者选择Slow Initalize进行低格。选择好之后点击GO机型格式化。

IBM X3650 M4更换服务器硬盘操作步骤

格式化进度条进度完成后,可点击Home回到主界面,然后ESC退出并重启机器。

以上内容就是IBM X3650 M4组阵列的全过程
