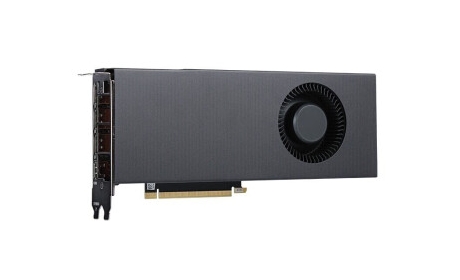

a100与v100性能较量,谁才是AI计算的王者?
概述:深度解析英伟达两代旗舰显卡在人工智能、科学计算及深度学习领域的实际表现差异,帮助用户根据场景需求做出最优选择。 架构革新带来的性能飞跃 a100基于全新的安培架构,相比采用volta架构的v1...
架构革新带来的性能飞跃
a100基于全新的安培架构,相比采用volta架构的v100实现了跨代升级。最关键的区别体现在张量核心的演进上,a100搭载第三代张量核心,支持tf32和fp64精度的加速,浮点运算能力达到19.5 tflops,是v100的2.5倍。显存带宽方面,a100的hbm2e显存提供1.5tb/s带宽,配合40gb容量,远超v100的900gb/s带宽和32gb上限。
深度学习训练效率实测

在bert-large模型训练测试中,a100的吞吐量达到v100的2.1倍,训练时间缩短58%。这种优势主要源于三项革新:多实例gpu技术允许多任务共享单卡资源;稀疏计算加速使无效权重计算效率提升50%;结构稀疏性支持自动跳过零值计算。在cnn、transformer等主流模型中,a100的平均迭代速度比v100快2-3倍。
科学计算与推理能力对比
双精度浮点运算测试显示,a100的fp64性能达9.7 tflops,相当于v100的3.8倍,在分子动力学模拟等科研场景优势明显。推理性能更是天差地别,借助tensorrt优化,a100的resnet-50推理速度达4500张/秒,比v100快420%。第三代nvlink互联技术使a100集群通信效率提升至600gb/s,分布式计算延迟降低35%。
功耗与性价比平衡策略
虽然a100的400w功耗高于v100的300w,但其能效比显著优化,单位算力功耗降低28%。针对不同预算需求:训练大规模语言模型首选a100,性能提升可缩短回本周;推理密集型场景选择v100更具成本效益;中小模型开发可用a100的多实例分区功能实现多任务并行。
综合对比证明,a100在各项指标上对v100形成代际碾压,尤其适合需要超高吞吐的ai训练和hpc场景。而对于推理负载或预算有限的项目,v100仍能提供可靠的算力支持。硬件迭代永远伴随新需求产生,唯有精准匹配业务场景的算力选型才能最大化gpu投资回报率。
